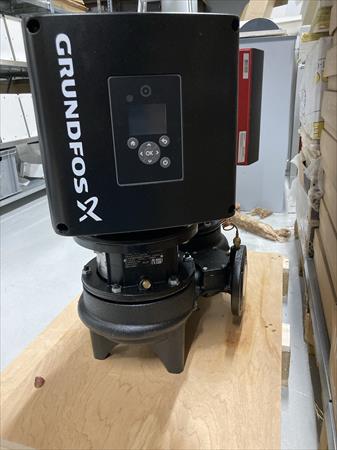

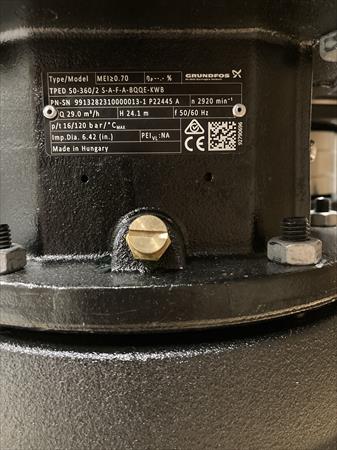

Pompe double Grundfos neuve modèle TPED 50-360/2 S-A-F-A-BQQE-KWB
Mise en vente suite à une erreur de commande, n'a jamais servi.
Référence: 99132823
Pompe double monocellulaire, monobloc, à double tête à volute, avec aspiration en ligne et orifices de
refoulement de diamètre identique.
La pompe double est conçue avec deux têtes fonctionnant en parallèle.
La pompe est de conception à coulisse avant.La tête de pompe (moteur, tête et roue) peut ainsi s'extraire
facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie.
Chaque tête de pompe est équipée d'une garniture à soufflet en élastomère non équilibrée.
La garniture
mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN
PN 16 (EN 1092-2 et ISO 7005-2).
Chaque tête de pompe est munie d'un moteur ventilé synchrone à aimant permanent de taille identique. La
pompe est équipée d'un moteur ventilé synchrone à aimant permanent.
Le rendement du moteur est classé IE5,
conformément à IEC 60034-30-2.
Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela
permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée. La
pompe est équipée d'un capteur de pression différentielle.
Commandes:
Frequency converter: Intégré
Liquide:
Liquide pompé: Eau
Plage température liquide: -25 .. 120 °C
Température liquide sélectionnée: 20 °C
Densité: 998.2 kg/m³
Technique:
Vitesse de rotation pour les données de la pompe: 2960 mn-1
Débit nominal: 23.2 m³/h
Hmt nom.: 28 m
Diamètre réelle de la roue mobile: 161 mm
Garniture mécanique primaire: BQQE
Code de la garniture mécanique: BQQE
Tolérance courbe: ISO9906:2012 3B2
Matériaux:
Corps de pompe: Fonte
EN-GJL-250
ASTM class 35
Roue: Fonte
EN-GJL-200
ASTM class 30
Clé de type, code pour les matériaux: A
Installation:
Plage température ambiante: -20 .. 50 °C
Pression maximale de service: 16 bar
Pression maximum à la température indiquée: 16 bar / 120 °C
Norme raccordement tuyaux: EN 1092-2
Type raccordement: DIN
Taille du raccordement: DN 50
Pression nominale pour le raccordement: PN 16
Entraxe: 340 mm
Taille de la bride du moteur: FF215
Donnée électrique:
Type moteur: 112MC
Puissance nominale - P2: 4 kW
Fréquence d'alimentation: 50 Hz
Tension nominale: 3 x 380-500 V
Courant nominal: 7.60-6.20 A
Cos phi - facteur de puissance: 0.92-0.87
Vitesse nominale: 360-4000 mn-1
Classe de rendement IE: IE5
Rendement moteur à pleine charge: 92.2 %
Nombre de pôles: 2
Indice de protection (IEC 34-5): IP55
Classe d'isolement (IEC 85): F
Protection moteur intégrée: ELEC
No moteur: 93057189
