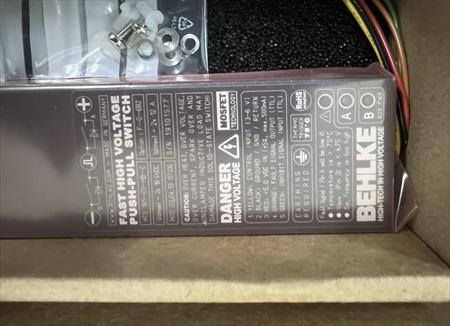

À vendre, un commutateur électronique haute tension de précision de la marque
Behlke Power Electronics, modèle HTS 181-01-HB-C.Ce commutateur en configuration
Push-Pull (demi-pont) est conçu pour la génération d'impulsions carrées ultra-rapides et parfaites sur des charges hautement capacitives ou résistives, sans distorsion ni besoin de résistance de charge externe.Il intègre l'
option F-O-682 (entrée par fibre optique), offrant une isolation galvanique totale à 100 % et une immunité absolue contre les perturbations électromagnétiques (EMI) induites par les forts gradients de tension (\(dV/dt\)).Caractéristiques Techniques Principales :- Technologie : MOSFET de puissance haute tension
- Topologie : Demi-pont / Push-Pull (verrouillage passif interne anti-court-circuit)
- Tension maximale : ± 18 kVDC (\(2 \times 18\text{ kVDC}\))
- Courant continu nominal : 12 A
- Temps de commutation : Ultra-fast (\(
- Temps de conduction (On-time) : Variable de \(50\text{ ns}\) à l'infini (contrôlé par signal optique externe)
- Boîtier : Série compacte isolée (boîtier noir moulé)

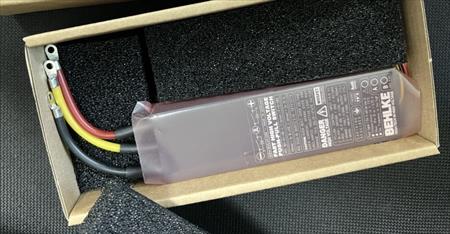

- Connexions de puissance (Pigtails PT-HV) :
- Câble Rouge : Entrée Haute Tension Positive (\(V_{HV+}\))
- Câble Noir : Entrée Haute Tension Négative / Masse (\(V_{HV-}\))
- Câble Jaune : Sortie Impulsionnelle (Output)
- Contrôle : Entrée optique directe via connecteur fibre (Option F-O-682)
Applications types :
Idéal pour les laboratoires de physique, la recherche universitaire ou l'industrie de pointe : injection de faisceaux de particules, déflexion de faisceaux (kicker/chopper), alimentation de lasers impulsionnels, commutation de cellules de Pockels, ou bancs de test de vieillissement diélectrique.État: neuf & OVP
2 pièces en stock
